一、產品型號及含義

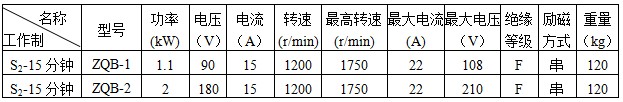

七、產品參數 三、應用范圍
ZQB-1、2礦用隔爆型直流牽引輔助電動機系供CTY8、CTY12防爆特殊型蓄電池式礦用電機車空氣制動用空氣壓縮機作驅動電機用。
四、結構概述
電機為隔爆型全封閉自冷式，依靠電機外殼進行冷卻。機座采用鑄鋼件加工成形，端蓋用鋼板車制而成，機座上方設有一個視察窗及一個出線盒，通過視察窗可以檢查換向器和電刷的工作情況及更換電刷；出線盒內有兩個接線柱，外接電纜通過出線盒上的一個接線口引入。
電動機具有四個主極，主極鐵芯與機殼接合面為隔爆面。
電動機采用四個刷握，每個刷握裝設有一塊帶尾電刷，刷握固定在可以旋轉的塑料刷架上，使之調整中性位置。刷握采用恒力彈簧壓緊。
電動機前后軸承用6207單列向心球軸承，軸承用3號工業鋰基潤滑脂潤滑。軸承蓋與軸配合面及端蓋與機座配合面均為隔爆面。
五、產品證書

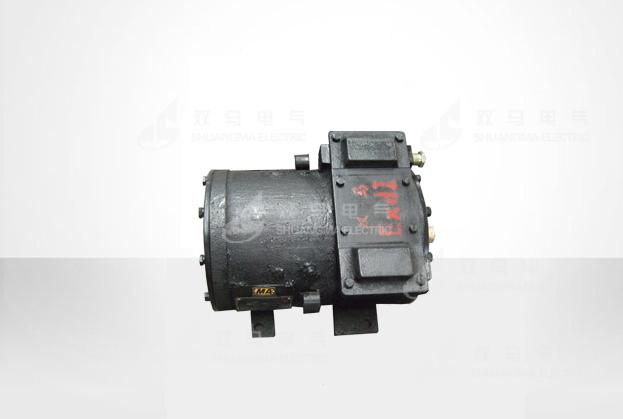

六、產品圖片
